一、方案描述：

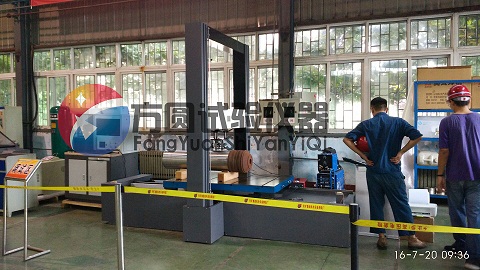

龍門式洛氏硬度計采用門式機架結構，剛性好、可靠耐用；測試空間大，適合大尺寸工件的檢測，因此應用范圍廣；采用電子自動加載方式閉環控制系統試驗過程自動化、操作簡單；精度高，無人為誤差，可以根據力值的偏差隨時標定修正、穩定性極高。

滿足標準：

按照GB2848～92《洛氏硬度計技術條件》生產，同時執行GB/T230.2-2002《金屬洛氏硬度試驗 第二部分：硬度計的檢驗與校準》、歐洲標準BSEN10109-96《金屬材料洛氏硬度試驗》、國際標準《金屬材料-洛氏硬度試驗-硬度計的檢驗與校準》。

二、產品介紹

龍門式洛氏硬度計由以下部分構成：

門架機構：由組合底座、立柱、上橫梁、精密滾珠絲杠、伺服電機及減速機、裝飾罩殼等組成，其中伺服電機及減速機為進口知名品牌。該機構造型美觀、剛性好，可靠耐用，整個機構作美化、防腐防銹等處理：

加載執行機構：中橫梁、主軸及高精度負荷傳感器。

主軸橫向移動機構：控制電機、精密滾珠絲杠、精密直線導軌、高精度位移測量機構控制位移

工作臺運行機構：伺服電機及位移傳動機構加高精度位移測量機構控制位移。

電氣控制機構：高檔電器控制臺，知名品牌電器元件、伺服控制系統等組成

保護裝飾裝置：除了必需的外露元件外，其余的采用包罩結構。采用優質冷軋鋼板，噴涂工藝處理，使整個設備外形整潔、規范、美觀。

操作及顯示：高檔控制箱，液晶顯示面板；符合人體工程學設計，美觀實用。

附帶數據處理用讀數顯微鏡。

三、工作原理

該設備滿足三軸X、Y、Z方向可調節，方便檢測。門架機構立柱為Z軸，加載橫梁為X軸，工作臺運行為Y軸。工作臺移動距離不小于1500mm，工件可方便安置于工作臺上，工作臺沿Y軸直線運動，便于檢測位置的調整；伺服電機驅動精密絲杠帶動加載執行機構沿Z軸運動實現試驗力的施加，加載執行機構上的負荷傳感器保證加載力值的準確性；主軸機構由控制電機驅動滾珠絲杠沿X軸運行由高精度位移測量機構控制位移，便于檢測點的準確選擇調整；測試空間大，應用范圍廣，尤其適用于大型金屬零部件的洛氏硬度檢測。其中加載伺服電機、高精度位移測量機構控制、高精度負荷傳感器組成閉環控制系統，測試精度高、實現試驗了過程自動化。

四、技術參數：

初試驗力：98．07（10kgf）

測定硬度范圍：20—88HRA；20—100HRB；20—70HRC

總試驗力：588.4N(60kgf) b．980.7N(100kgf) c．147lN(150 kgf)

  洛氏硬度標尺：A、B、C

  洛氏硬度標尺刻度：標尺C：O—l00；標尺B：10～100；標尺A：O—l00。

  壓頭規格：

  金鋼石圓錐壓頭：錐角120°，錐頂圓半徑R

  鋼球壓頭：鋼球直徑Ф1.5875mm。

  試件最大高度：500mm。

  壓頭主軸中心至機架最大距離：500mm。

  工作臺尺寸（長x寬）：1500x1000mm。

  外形尺寸（長x寬x高）：主機2000*1800*2180mm。

  壓頭上下移動范圍：0-600mm。

  壓頭左右移動范圍：0-800mm。

  電源：交流220伏

五、標準配置：

  1、主機 1

  2、標準洛氏硬度塊 3

  3、金剛石圓錐壓頭 1

  4、 φ1.5875mm球壓頭 1

  5、平面樣品臺(根據客戶要求大小制作) 1

  6、壓頭緊定螺釘

六、工作條件

a、室溫10-35ºC范圍內；

b、相對濕度不大于85％；

c、周圍無腐蝕性介質的環境中；

d、安裝在厚度不小于150mm的混凝土地基上或固定在大于880公斤的基礎上；

e、機座上安裝基準面的水平度調到0.2/1000以內。

七、質量保證

(1）直接面對客戶

（2）對所有實現銷售的用戶建立客戶檔案，每月回訪。

（3）每月對所有用戶進行回訪一次,并記錄電子信息卡
